Что представляет собой наконечник и зачем он нужен?
Базовые компоненты соединителей кабеля:
- Лопатки. Непосредственно контактируют с электроприбором.
- Хвостовик для закрепления на кабеле.
Кабельные наконечники – важный элемент, который обеспечивает надёжность соединения, а вместе с ним - и безопасность системы при подключении кабелей, проводов к электроустановкам, электрощитам.
Без гильзы провода кабеля могут легко выходить из разъемов. Это создаёт риски, которые могут привести к поломкам, авариям.
Решения для различных типов кабельных соединений
В каталоге доступны разъёмы и кабельные наконечники, которые помогут создать разные типы кабельных соединений:

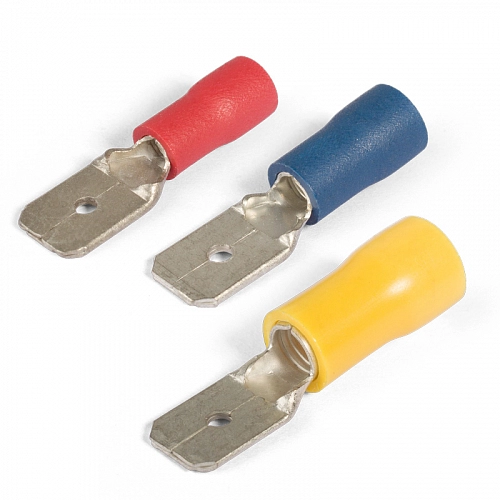

• Разъем плоский РППИ-М. Выручает при создании быстроразъемных изолированных соединений. Монтируется при соединении многопроволочных медных проводов с выходами типа «папа» (штыревой контакт).

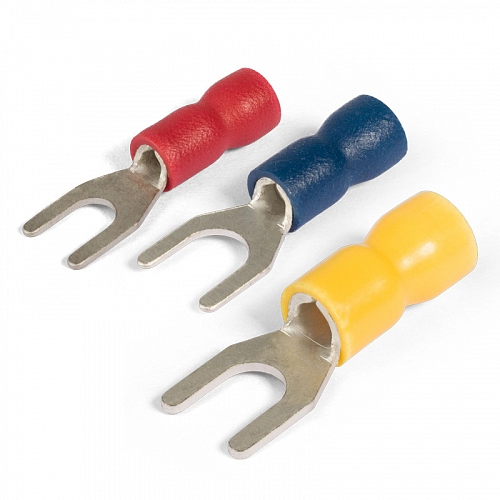

• Наконечник вилочный НВИ. Оптимальный вариант наконечника для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа к клеммам электрического оборудования. Большой плюс при ремонтных работах - не требуется полный демонтаж крепежного соединения.

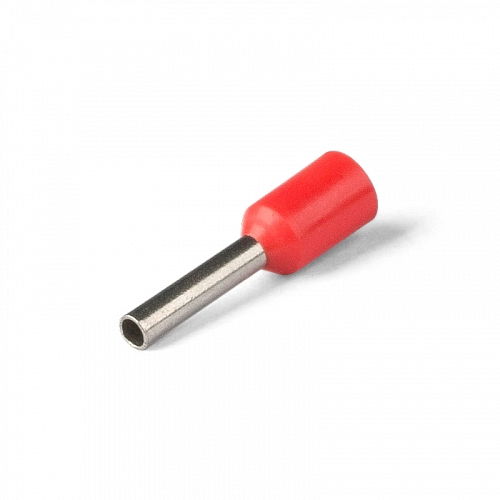

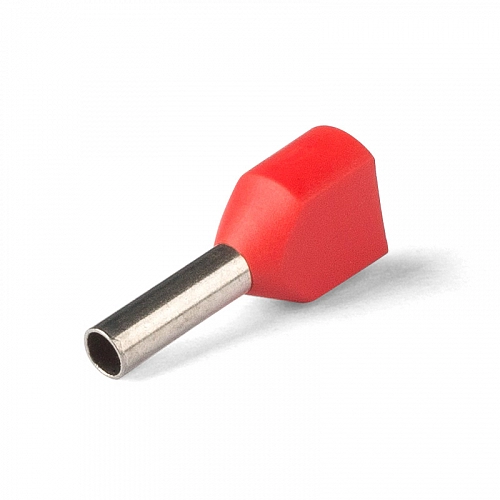

• Наконечник штыревой НШВ. Решение под опрессовку. Сделан в виде трубки. На одном конце есть развальцовка. Это помогает сделать ввод многожильного провода.

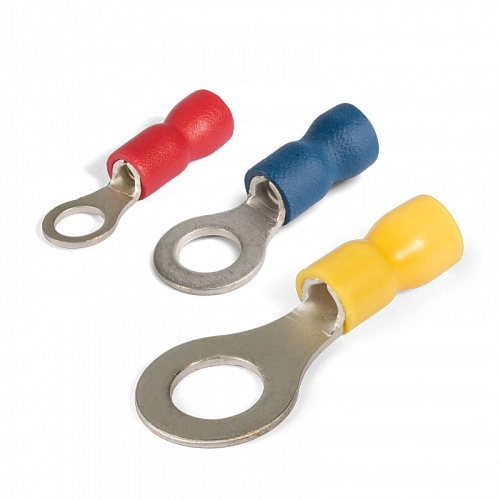

• Наконечник кольцевой. Универсальный вариант для создания качественного подключения электрооборудования посредством контактного соединения.
Как выбрать наконечник?
Чтобы обеспечить надежную коммутацию электротехнического оборудования важно подобрать наконечник, гильзу, максимально соответствующий задачам.
Какие параметры важно учесть?
- Размеры (диаметр отверстия для крепления, внутренний диаметр хвостовика.
- Особенности соединения. Выпускаются решения под болтовые соединения и втулочного типа.
- Материал гильзы. Наиболее практичный вариант – алюминиевые и медные изделия. При этом медные наконечники могут быть лужёными – со слоем расплавленного припоя и без такой обработки. Если приоритет – стабильная электропроводимость, выбор - луженые медные наконечники. Оптимальный вариант коннектор из меди марки М1 и лужение, выполненное электролитическим методом. Для монтажа соединений с помощью опрессовки подходят плоские разъёмы из латуни марки Л63.
- Материал изоляции. Практичный вариант – полипропилен.
- Форма манжеты. Ускорить процесс монтажа можно посредством конической формы манжеты. Так легче заводить внутрь втулки многожильный кабель.
Наши специалисты помогут подобрать решение, которое оптимально подходит для ваших задач. Организуем комплексные поставки. Возможна оперативная отгрузка продукции на нашем складе в Минске (самовывоз) и доставка оборудования, аксессуаров для монтажа нашими курьерами, транспортными компаниями в любой населённый пункт Беларуси.
