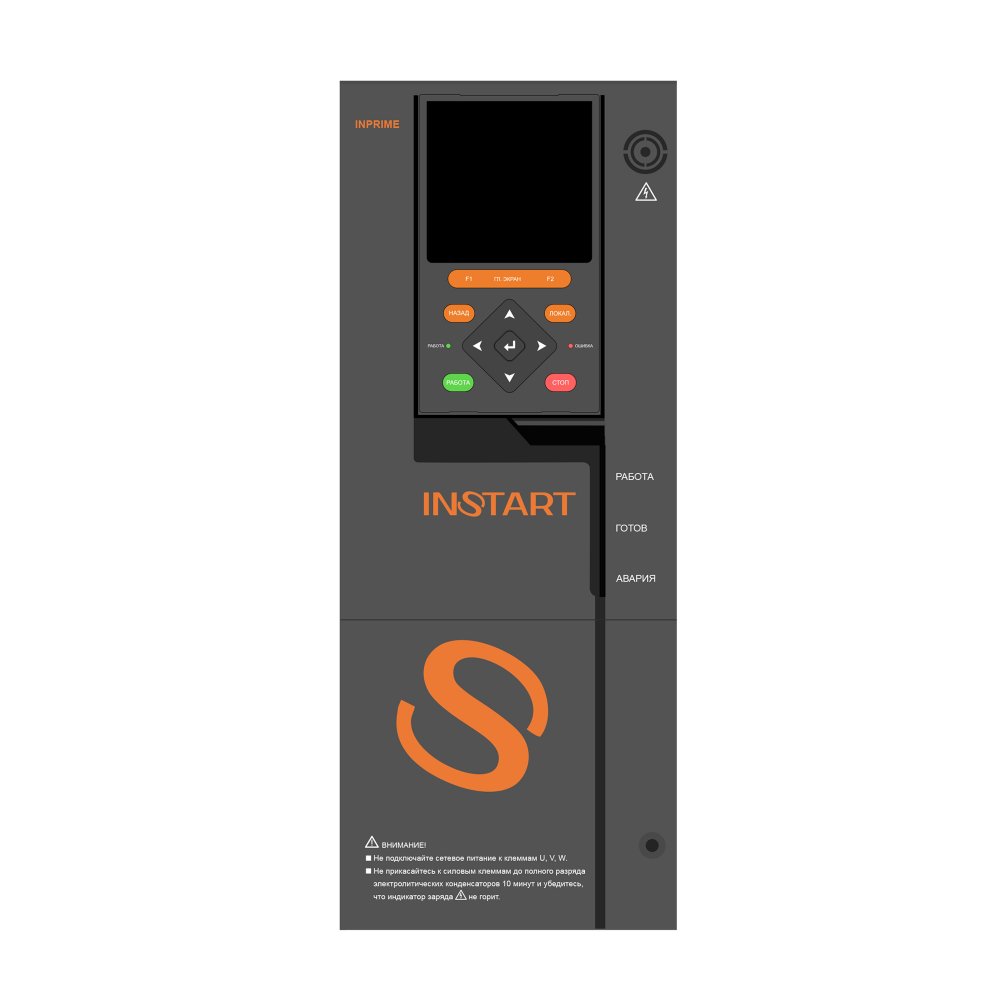

Преобразователь частоты
Серия INPRIME
Модель INPRIME-G15-4BF
Общепром. режим (G): Мощность: 15 кВт
Ток: 31 А
Напряжение: 3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ±2%
Размеры (ШхВхГ, мм): 150x345x200
Вес (нетто): 5.3 кг
Преобразователи частоты серии INPRIME функционально соответствуют уровню европейских брендов, а книжная форма корпуса обеспечивает компактные размеры. Серия подходит для управления высокодинамичными нагрузками и применения в сложных приводных системах.
Серия предназначена для управления трехфазными асинхронными электродвигателями и синхронными двигателями с постоянными магнитами с диапазоном мощностей от 0.4 до 630 кВт.
БЫСТРЫЙ СТАРТ
- Мастер быстрой настройки;
- Интуитивно понятное меню на русском языке;
- Копирование и перенос параметров с помощью панели;
- Программное обеспечение INSOFT для ПК
ЭФФЕКТИВНОСТЬ
- Крутящий момент свыше 150% на низких скоростях в векторном режиме без энкодера;
- Точность управления скоростью +-0,02% в векторном режиме с энкодером.
НАДЕЖНОСТЬ
- Аппаратная защита от токов короткого замыкания;
- STO – соответствие самым строгим стандартам промышленной безопасности;
- Питание от ИБП 24В DC;
- Встроенный ЭМС – фильтр категории С3/С2;
- Встроенный тормозной модуль в моделях до 75кВт.
КОМПАКТНОСТЬ
- Форм-фактор европейского образца;
- Монтаж «без воздушных зазоров».
ФУНКЦИОНАЛЬНОСТЬ
- Управление и мониторинг через программное обеспечение INSOFT;
- Фиксация событий часами реального времени;
- Встроенный осциллограф с функцией записи;
- Широкий набор энкодерных плат и протоколов связи;
- Управление грузоподъемными механизмами;
- 2 набора параметров настройки электродвигателей;
- Работа с синхронными электродвигателями (СДПМ).
ОБЛАСТИ ПРИМЕНЕНИЯ
Серия INPRIME, благодаря широкому функционалу, может использоваться во многих отраслях промышленности: целлюлозно-бумажной, пищевой, системах водоснабжения и канализации, машиностроении, нефтехимических производствах, добывающей промышленности, в том числе грузоподъемных механизмах и сложных приводных системах.
СИСТЕМА ОБОЗНАЧЕНИЯ
1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2. 1~230 (220) В, 50/60Гц
4. 3~400 (380) В, 50/60Гц
6. 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI , LCI и INPRIME)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
*Общепромышленный режим (G)
Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P)
Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
СХЕМЫ ПОДКЛЮЧЕНИЯ
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Типоразмеры 1-8 серии INPRIME Типоразмеры 9-10 серии INPRIME
| Типоразмер | Модель | Вес (нетто), кг | Габаритные размеры, мм | Способ монтажа | ||
| Ш | В | Г | ||||
| 1 | INPRIME-G0.4-4BF | 4,3 | 130 | 300 | 200 | Настенный |
| INPRIME-G0.75-4BF | ||||||
| INPRIME-G1.1-4BF | ||||||
| INPRIME-G1.5-4BF | ||||||
| INPRIME-G2.2-4BF | ||||||
| INPRIME-G3.0-4BF | ||||||
| INPRIME-G4.0-4BF | ||||||
| INPRIME-G5.5-4BF | ||||||
| INPRIME-G7.5-4BF | ||||||
| INPRIME-G11-4BF | ||||||
| 2 | INPRIME-G15-4BF | 5,3 | 150 | 345 | 200 | Настенный |
| INPRIME-G18.5-4BF | ||||||
| 3 | INPRIME-G22-4BF | 7,85 | 190 | 380 | 200 | Настенный |
| INPRIME-G30-4BF | 11,1 | |||||
| 4 | INPRIME-G37-4BF | 13,5 | 205 | 420 | 215 | Настенный |
| 5 | INPRIME-G45-4BF | 23 | 233 | 550 | 255 | Настенный |
| INPRIME-G55-4BF | ||||||
| 6 | INPRIME-G75-4BF | 35 | 300 | 615 | 305 | Настенный |
| INPRIME-G90-4F | ||||||
| 7 | INPRIME-G110-4F | 47 | 335 | 640 | 320 | Настенный |
| INPRIME-G132-4F | 49 | |||||
| 8 | INPRIME-G160-4F | 71 | 400 | 825 | 353 | Настенный |
| INPRIME-G185-4F | ||||||
| INPRIME-G200-4F | ||||||
| 9 | INPRIME-G220-4F | 116 | 360 | 1230 | 510 | Напольный |
| INPRIME-G250-4F | 125 | |||||
| INPRIME-G280-4F | 128 | |||||
| 10 | INPRIME-G315-4F | 265 | 400 | 1400 | 548 | Напольный |
