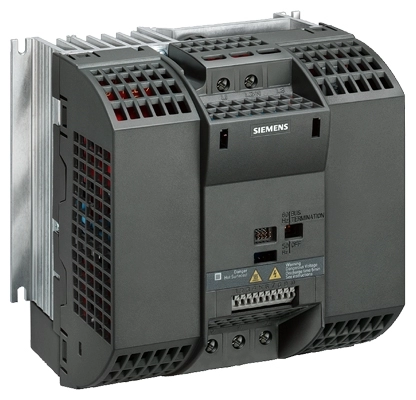

Преобразователь частоты 6SL3211-0AB23-0UA1

Силовые модули Siemens Sinamics G110

Базовый функционал частотного преобразователя Sinamics G110 позволяет решить широкий спектр задач. Устройство подходит для связки с трехфазными двигателями разных типов мощностью от 120 Вт до 3 кВт, для работы которых необходимо регулирование числа оборотов.

Применение Sinamics G110

Агрегаты этого типа находят применение в конструкциях насосов, подвижных рекламных щитов, конвейеров, вентиляторов, дверей с электроприводом, а также в упаковочной, пищевой и текстильной индустрии.

Особенности Sinamics G110

Высокую производительность модели обеспечивают микропроцессорное управление и IGBT технологии, компактность достигается благодаря встроенной плате управления и силовому модулю SIEMENS CPM 110. Наличие дополнительных параметров позволяет расширить сферу применения двигателя.

Особенностью конструкции этого агрегата является способность работать от сети 200-240В. Эксплуатация данной модели в диапазоне малых мощностей будет наиболее экономичным вариантом.

Модели Siemens Sinamics G110 могут быть дополнены:

• дросселями;
• предохранителями,
• фильтрами ЭМС;
• панелями управления;
• программным обеспечением.

Преимущества использования Sinamics G110

Преобразователь этого вида обладает большим количеством настраиваемых параметров, поэтому его можно использовать для разных приложений, каждый раз создавая уникальную конфигурацию. Благодаря соединению кабельного типа Sinamics G110 прост в применении. Система устройства надежно защищена от сбоев, недостаточного/повышенного напряжения, КЗ и замыкания на землю, повышенных температур. При моторном режиме уровень шума и вибрации очень низок. Агрегат имеет набор аналоговых и цифровых входов/выходов. Информация о состоянии системы выводится на операторскую панель. Преобразователь вводится в эксплуатацию без каких-либо осложнений.

Технические характеристики частотных преобразователей Siemens Sinamics G110

• Диапазон мощностей – 120 Вт–3 кВт.
• Выходная частота – до 650 Гц.
• Способы управления – многоточечный, квадратичный, линейный.
• Вход – 2 аналоговых, 3 цифровых входа.
• Выход – 1 цифровой выход.
• Рабочая температура – от -10°С до +40°С. Работа с уменьшением мощности при +50°С.
• Температура хранения – от -40°С до +70°С.
• Тип торможения – торможение с помощью постоянного тока.
• Тип охлаждения – радиатор с вентилятором.
• Порты связи - RS 485 с USS протоколом.
• Частота импульсов – стандартная - 8 кГц, в шагах 2 кГц - от 2 кГц до 16 кГц.
• Длина проводов – 25-50 м.
• КПД – до 95% для устройств мощностью больше 750 Вт, до 94% для устройств мощностью меньше 750 Вт.

Защитные параметры Sinamics G110

Устройство Siemens Sinamics G110 обладает функциями защиты по:

• перегреву преобразователя и двигателя;
• короткому замыканию;
• перегрузке;
• пониженному напряжению;
•  включению на землю;
• блокировке двигателя;
• перенапряжению.

Способы ввода в эксплуатацию

Ввод в эксплуатацию преобразователя Sinamics G110 может осуществляться несколькими способами:

• С применением статического преобразователя (с заданными значениями, заводскими настройками, командами через цифровые/аналоговые входы).
• С помощью панели обслуживания БОП.
• С использованием интерфейса RS485.

Варианты поставки Sinamics G110

Sinamics G110 представлен в двух вариантах:

• USS. Для объединенных в сеть статических преобразователей. Заданные параметры и команды устанавливаются через RS485 при помощи протокола USS.
• Аналоговый. Заданные команды и параметры устанавливаются через аналоговый/цифровой выходы с помощью потенциометра и внешнего выключателя.
