Преобразователь частоты 6SL3225-0BE32-2AA0

Преобразователи частоты SINAMICS G120

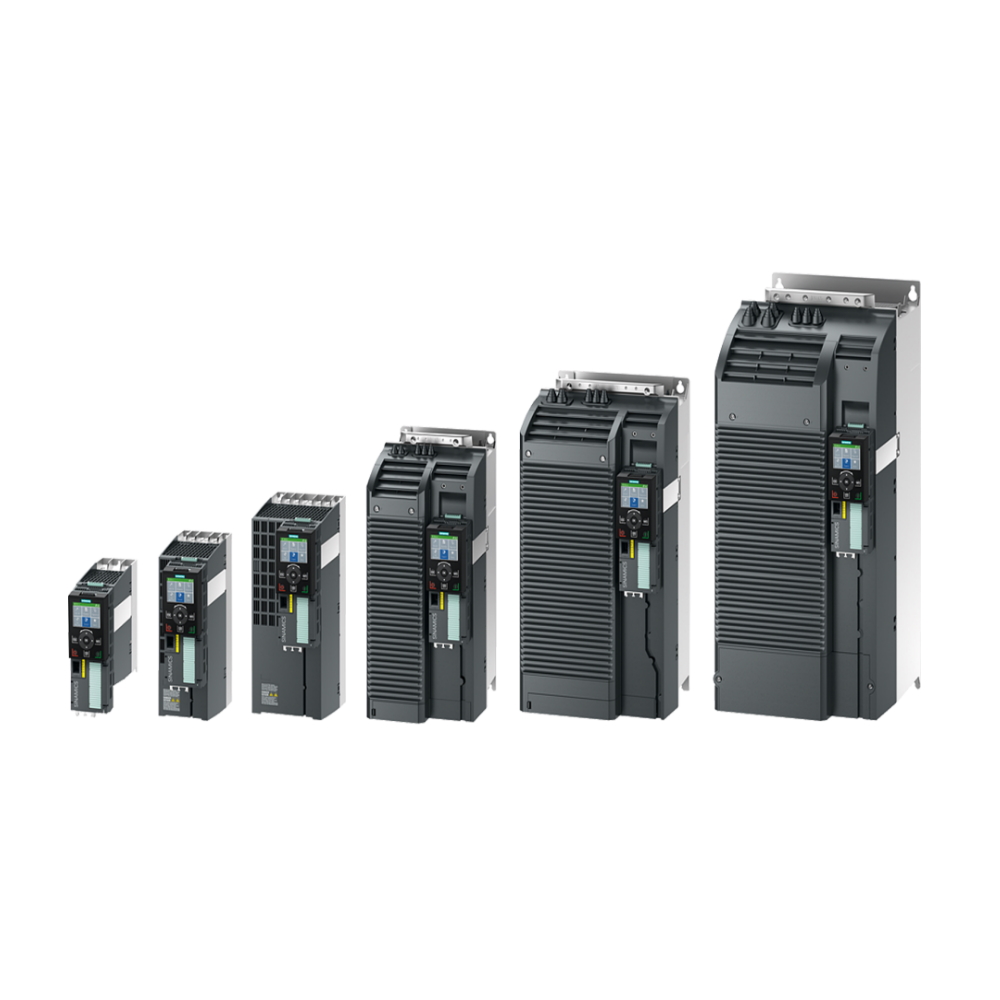

Частотный преобразователь SINAMICS G120 - преобразователь модульного типа, обладающий широким функционалом.
Конструкция устройства включает несколько компонентов (модулей). Основные - это CU (блок управления) и РМ (силовой блок).
CU обеспечивает контроль над силовым компонентом, который, в свою очередь, связан с электродвигателем; кроме того, система CU дает возможность использовать разнообразные интерфейсы связи для осуществления контроля и мониторинга состояния электропривода.
В зависимости от требуемых параметров мощности и функциональности модульные компоненты могут свободно комбинироваться; диапазон мощностей достаточно велик - от 0,37 кВт до 250 кВт.

Технические данные преобразователей SINAMICS G120

• Напряжение питания / мощность: 3AC 380 - 480 В +/-10% / 0,37 - 250 кВт, 1AC / 3AC 200 - 240 В / 0,55 - 30 кВт; 11 - 55 кВт, 500 - 690 В
• Выходная частота: 0 - 550 Гц
• Допустимая перегрузка:
• низкая перегрузка (LO): 150% на 3с плюс 110% на 57с за нагрузочный цикл в 300с
• высокая перегрузка (HO): 200% на 3с плюс 150% на 57с за нагрузочный цикл в 300с
• Степень защиты: IP20 / IP55
• Конструкция: Модульный преобразователь, имеющий отдельный управляющий модуль (CU) и силовой модуль (PM) + опциональная панель оператора
• Рабочая температура: - 10 до + 40°C без ухудшения номинальных параметров, + 40 до + 60°C с ухудшением номинальных параметров
• Максимальная влажность воздуха: 95% (без конденсата)
• Тип управления: U/f, U2/f, FCC, параметрируемая U/f, векторное без датчика, векторное с датчиком
• Входы: от 4 до 11 цифровых входов (оптическая изоляция, свободный опорный потенциал
• (собственная группа потенциалов), выбор логики NPN/PNP
• 1 или 2 биполярных/униполярных аналоговых входа, режим по току (0/4... 20 мА) / напряжению (-10... +10 В)
• 2 специальных входа для CU230P-2 (1 вход переключается с помощью DIP-переключателя между входом по току и датчиком температуры, тип NI1000/PT1000, 0/4... 20 мА и 1 вход только для датчика температуры типа NI1000/PT1000
• Аналоговые входы могут использоваться как цифровые входы
• Выходы: от 1 до 7 цифровых выходов (возможны релейные и транзисторные)
• 1 или 2 аналоговых выхода, режим по току (0/4...20 мА) / напряжению (- 10... + 10 В); режим напряжения: 10 В, мин. нагрузка 10 kΩ режим тока: 20 мА, макс. нагрузка 500 Ω; аналоговые выходы имеют защиту от короткого замыкания)
• Коммуникационные интерфейсы: USS / Modbus RTU, PROFIBUS DP, PROFINET, CANopen
• Торможение: реостатное торможение (встроенный тормозной модуль), торможение постоянным током, смешанное торможение
• Электромагнитная совместимость (ЭМС): В комбинации с сетевым фильтром соответствует EN 61800-3 / EN 55011
• Стандарты: ЕАС, CE, CULus, C-tick, ГОСТ Р

Отличительные признаки и конкурентные преимущества частотных преобразователей серии SINAMICS G120
Частотные преобразователи SINAMICS G120 обладают рядом индивидуальных конструктивных и эксплуатационных особенностей:

• Интегрированная система безопасности с набором инновационных функций
• Система возврата избытков электроэнергии в сеть питания
• Новый принцип охлаждения
• Возможность применения программных средств SIZER и STARTER для быстрой наладки и инжиниринга
• Использование карты памяти ММС и панели оператора BOP для резервного копирования данных
• Комплексная автоматизация TIA (Totally Integrated Automation), обеспечивающая консистентные решения высокой эффективности
• Совместимость с любым уровнем автоматизации

Типовое использование преобразователя SINAMICS G120:

Частотные преобразователи SINAMICS G120 могут быть использованы практически в любой отрасли индустрии. Универсальность позволяет задействовать их в химической и текстильной промышленности, автомобилестроении, в печатных машинах, грузоподъемной технике, конвейерах и т. д.
Основное применение преобразователей - взаимодействие с серводвигателями, оборудованными датчиками обратной связи.

Компоненты преобразователя SINAMICS G120:

• Блок управления входов-выходов (CU230, CU240 или CU250)
• Силовой модуль (PM230, PM330, PM240, PM240-2, PM250 или PM260)
• Карта памяти для хранения программ (ММС и SD)
• Панель оператора BOP или IOP (опциональный компонент)
• Дополнительные компоненты (входные и выходные дроссели, фильтры (сетевые и синусные), тормозные резисторы, модуль торможения, модуль для химической промышленности, глухая крышка, монтажные каркасы для внешней вентиляции, реле тормоза, переходники для монтажа на DIN-рейку, комплект для соединения преобразователя с компьютером, комплекты для подключения экрана, а также набор запчастей)

Допустимый диапазон рабочего напряжения: 380 - 480 В, +/- 10%, 500 - 690 В, 3АС. Выходная частота варьируется от 0 Гц до 650 Гц. Диапазон частоты сети - 47 - 63 Гц.

Блоки управления CU230P-2 | CU240B-2 | CU240E-2 | CU250S-2


Основное назначение компонента управления Sinamics G120 - обратная связь с инвертором и его контроль. Помимо этого на блоки CU240 могут быть возложены дополнительные задачи. Управляющие модули CU230 используются преимущественно для управления насосами, вентиляторами и компрессорами. Управляющие модули CU230P-2 могут использоваться для управления многими устройствами, в том числе транспортерами, мешалками, экструдерами, мельницы и т.п. Управляющие модули CU240B-2 имеют базовую функциональность и конфигурацию входов-выходов, встроенные интерфейсы USS, Modbus и PROFIBUS. Управляющие модули CU240E-2 имеют стандартную конфигурацию входов-выходов, а также встроенную технику безопасности и дополнительно интерфейс PROFINET. Управляющие модули CU250S-2 дают возможным подключение энкодеров двигателя, управление индукционными двигателями, реализацию задач позиционирования.
Для осуществления управления используются цифровые и аналоговые входы-выходы. Параметры настроек инвертора при необходимости можно сохранить на карте памяти ММС или SD.
В случае замены блока управления CU240 на более продвинутый блок CUA31 появляется возможность централизованного управления приводом при помощи платформы Simotion (с задействованием до 16,32,64 осей).

Силовые модули PM230 | PM330 | PM240 | PM240-2 | PM250 И PM260

Силовые компоненты SINAMICS G120 имеют скалярное и векторное управление. Блок PM250 имеет возможность рекуперативной регенерации энергии при торможении, причем энергия возвращается непосредственно в сеть, а не в резистор. Такой принцип работы силовых узлов обеспечивает экономию пространства и значительное снижение тепловыделения. При описанном круговороте энергии нет необходимости в использовании дополнительного реактора линии.

Состав силовых модулей:

• Силовые модули PM230 (0,37 - 90 кВт, 380 - 480 В) и PM330 (160 - 250 кВт, 380 - 480 В) - применяются для работы с насосами, вентиляторами и компрессорами с квадратичной характеристикой. Тормозной резистор использовать нельзя - одно квадрантные приложения. Использование управляющих модулей CU250 также невозможно
• Силовые модули PM240 (18,5 - 250 кВт, 380 - 480 В) и PM240-2 (0,55 - 55 кВт, 380 - 480 В, 0,55 - 4 кВт 1ф./3ф. 200 - 240 В; 5,5 - 30 кВт 3ф. 200 - 240 В; 11 - 55 кВт, 500 - 690 В) - у них есть возможность подключения тормозного резистора - четырех квадрантные приложения и использования всех управляющих модулей, в том числе и CU250. Таким образом они применяются для работы с многими установками и устройствами
• Силовые модули PM250 (7,5 - 90 кВт, 380 - 480 В) - с рекуперацией тормозной энергии обратно в сеть, и как следствие тормозной резистор не нужен - четырех квадрантные приложения без тормозного резистора, можно использовать все управляющие модули, в том числе и CU250
• Силовые модули PM260 (11 - 55 кВт, 500 - 690 В) - предназначены для напряжений 500 - 690 В, поддерживают рекуперацию и оснащены синусным фильтром, возможно использование всех управляющих модулей, в том числе и CU250

Присутствует широкий спектр функций защиты, в т. ч. защита по скачкам напряжения, защита по замыканиям и перегрузкам и т. д.
