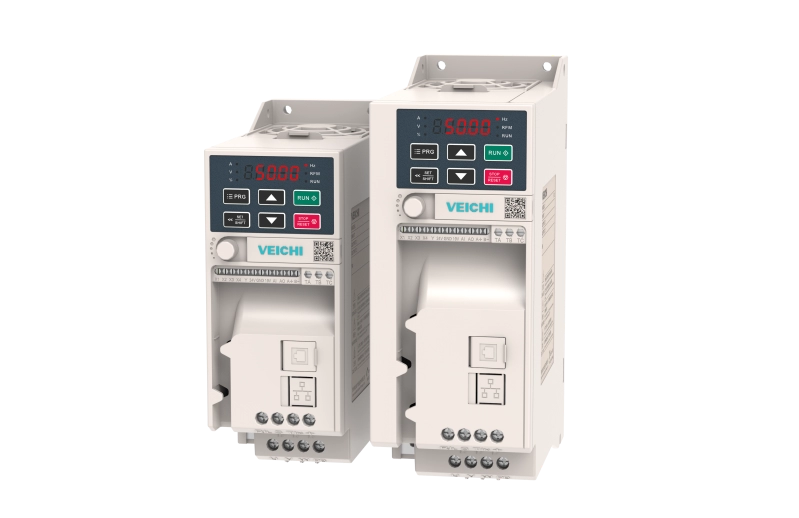

Компактный преобразователь частоты AC10 компании VEICHI. Частотник серии AC10 — это высокопроизводительный векторный преобразователь частоты нового поколения продуктов от VEICHI для применения с насосами, вентиляторами и конвейерами. Высокая перегрузочная способность, дополнительные платы ввода-вывода, платы связи поддерживающие основные коммуникационные протоколы связи (PROFINET, PROFIBUS-DP, MODBUS-RTU), компактные размеры — все это делает преобразователь частоты AC10 VEICHI отличным решением для OEM-производителей.
Доступен в диапазонах мощностей от 0,75 кВт до 22 кВт (входное напряжение 230В, 400В).
Преобразователь частоты AC10.
- Экономичный вариант с безсенсорным векторным режимом управления.
- Компактный корпус – установка «бок о бок»
- Возможность монтажа на DIN-рейку - специальный адаптер (заказывается отдельно).
- Очень маленькие габариты - экономия места в шкафу.
- Отдельный вентиляционный канал - защита от пыли.
- Встроенный потенциометр на передней панели - простая регулировка скорости.
- Связь MODBUS.
- Удобное подключение дисков друг к другу в коммуникационной сети.
- Встроенный тормозной модуль.
- ПИД-регулятор. Шаговые скорости и простые функции ПЛК.
- Возможность подключения внешней светодиодной клавиатуры (заказывается отдельно).
- Копирование параметров.
Преобразователь частоты AC10. Экономичный вариант с безсенсорным векторным режимом управления. Компактный корпус - монтаж "бок о бок" Возможность монтажа на DIN-рейку - специальный адаптер (заказывается отдельно). Очень маленькие габариты - экономия места в шкафу. Отдельный вентиляционный канал - защита от пыли. Встроенный потенциометр на передней панели. Уникальная возможность подключения ретрансляторов в коммуникационную сеть бок о бок. связь MODBUS. Простые функции ПЛК. ПИД-регулятор. Все мощности (обозначенные -B) в стандартной комплектации имеют встроенный модуль торможения.
Серия AC-10 – универсальный и компактный преобразователь частоты с перегрузкой 150%, мощностью от 0,4 до 22 кВт. Подходит для применения с насосами, вентиляторами, станками и конвейерами.
Серия AC-310 – специализированный преобразователь частоты с перегрузкой 150%, мощностью от 0,75 до 1120 кВт, совместим с различными сетевыми протоколами. Подходит для систем отопления, вентиляции и кондиционирования, а также насосов, общепромышленных применений, в том числе с тяжелыми пусками.
Устройства просты и удобны в настройке, ввод в эксплуатацию упрощается за счет использования функции автоматической адаптации к двигателю. Программирование привода можно осуществлять при помощи встроенной панели оператора или специального программного обеспечения, использующего русский язык.
Преобразователи частоты VEICHI могут применяться в таких сферах, как водоснабжение и водоотведение, системы отопления, вентиляции и кондиционирования (ОВК), химическая и горнорудная промышленность, лифты и краны, судостроение, добыча нефти и газа, энергетика.
Технические характеристики
| Производитель | VEICHI |
| Серия | AC-10 |
| Тип двигателя | Асинхронный двигатель, синхронный двигатель с постоянными магнитами (PMSM) |
| Мощность, кВт | 0.75 |
| Номинальный ток, А | 3.0 |
| Диапазон напряжения, В | S2: 1×220; T4: 3×380 |
| Частота сети, Гц | 50/60 ±5 % |
| Допустимые отклонения, % |
Коэффициент дисбаланса напряжения <3 Степень искажения соответствует требованиям IEC61800-2 |
| Коэффициент мощности (cos φ) | ≥ 0,94 (с дросселем в звене постоянного тока) |
| КПД инвертора, % | ≥ 96 |
| Выходное напряжение |
0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %) |
| Выходная частота, Гц |
0–200 (режим VVC+), 0–299 (режим U/f) |
| Точность регулирования частоты на выходе, % | ± 0,5 от максимального значения частоты |
|
Перегрузочная способность по току от номинального значения |
Для ПЧ 1×220 В: 150 % в течение 20 с, 180 % в течение 5 с. Для ПЧ 3×380 В: 150 % в течение 1 мин, 180 % в течение 5 с, 200 % в течение 0,5 с |
| Режим управления двигателем |
U/f без обратной связи, векторное управление без датчика положения |
| Модуляция | Оптимизированная пространственно-векторная ШИМ |
| Несущая частота, кГц | 1-16 |
| Диапазон регулирования скорости |
Векторное управление без о/c: 1:100 при номинальной нагрузке |
| Точность поддержания установившейся скорости |
Векторное управление без о/c: ≤ 2 % от номинальной синхронной скорости |
| Пусковой момент |
Векторное управление без о/c: 150 % от номинального момента при 0,5 Гц |
| Скорость реакции на изменение момента | Векторное управление без о/c: <20 мс |
| Точность поддержания частоты |
Цифровое задание: ± 0,01 % от максимальной частоты. Аналоговое задание: ± 0,2 % от максимальной частоты |
| Шаг настройки частоты |
Цифровое задание: 0,01 Гц. Аналоговое задание: 0,05 % от максимальной частоты |
| Возможность торможения постоянным током |
Начальная частота: 0–50 Гц. Время торможения: 0,1–60 с. Ток торможения: до 150 % от номинального тока |
| Компенсация момента |
Автоматический режим: до 100 %. Ручной режим: до 30 % |
| Кривая U/f | Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
| Кривые разгона и торможения |
Два типа: линейная кривая, S-образная кривая разгона и торможения. Четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум – 650 с |
| Номинальное выходное напряжение |
Можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания |
| Автоматическая регулировка напряжения |
Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
| Автоматическая функция энергосбережения | Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току |
| Стандартные функции | ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
| Входы задания частоты | Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр./ток), задание по шине связи, задание предустановленных скоростей с помощью цифр. входов, основной и вспомогательный пост управления (переключение различными способами) |
| Входы | 1 аналоговый вход по напряжению и току, 4 цифровых входа |
| Источники команды СТАРТ | Панель оператора, цифровой вход, шина связи |
| Сигналы входных команд |
Старт, Стоп, Вперед/Реверс, Толчок, Мультискорости, Выбег, Сброс, Выбор ускор./замедл., Выбор поста задания, Внешняя авария |
| Выходы | 1 аналоговый выход по току и напряжению, 1 цифровой выход, 1 реле |
| Дисплей | Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров) |
| Корпус | IP20 (принудительное возд. охлаждение) |
| Максимальная высота, м | 1000, при превышении — понижение характеристик 1 %/100 м |
| Рабочая температура, °С | –10 ... +50. Снижение номинальных характеристик при превышении +40°C. Максимально +60˚C с пониженной нагрузкой |
| Относительная влажность, % | 5–95 (без выпадения конденсата) |
| Температура хранения, °С | –40 ... +60 |
| Монтаж | Настенный, шкафной |
| Габариты (ВхШхГ), мм | 177х65х148 |
