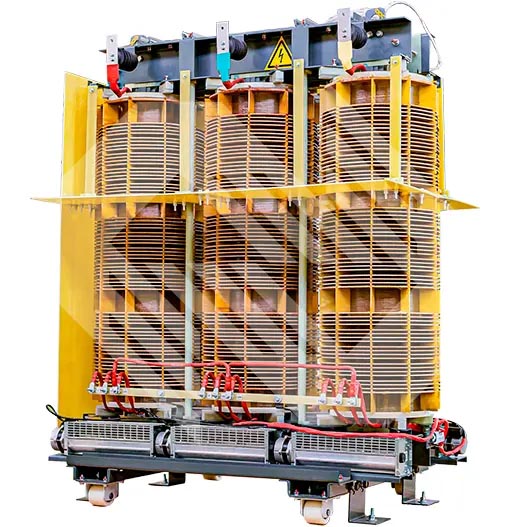

Фазосдвигающие трёхфазные преобразовательные сухие силовые трансформаторы серии ТСП, ТСЗП

Назначение и область применения трансформаторов ТСП-ТСЗП

Оборудование ТСП-ТСЗП предназначено для преобразования электрического переменного тока в тиристорных устройствах, снижения напряжения.

Трансформатор ТСЗП выпускается и реализуется с защитным навесным кожухом. Устройства серии (модификации) ТСП изготавливаются в открытом исполнении. Для ввода в эксплуатацию их встраивают в шкафы.

Встраиваемые модели популярны для обеспечения питания следующих объектов:

• Цепей управления оборудованием.
• Систем автоматики.
• Выпрямительных схем.

Трансформатор преобразовательный ТСЗП применяется в секциях тяговых подстанций, в электрических механизмах с управляемыми полупроводниковыми вентилями, синхронных машинах. ТСЗП широко распространены в сельском хозяйстве, нефтегазовом секторе, черной и цветной металлургии, сельском хозяйстве, на железной дороге – преимущественно для электротяги.

Условия эксплуатации

• Трансформаторы из каталога «ОПТТЕХНОГАН» работают на частоте номинальной сети 50 Гц. Это стандарт для стран Европы и СНГ.
• Широкий температурный диапазон эксплуатации: от -45 до +40-45°С.
• Установка предусмотрена в сухих, закрытых помещениях.
• Невзрывоопасная среда.
• Высота над уровнем моря – не более 1000 м.

Для встраиваемого оборудования с открытым исполнением (ТСП) установлены строгие требования к шкафам. Обязательно наличие отверстий их в стенках. Они должны обеспечивать охлаждение и вентилирование трансформатора. Не допускается температурная разница воздуха внутри самого шкафа и температурой воздуха > 10°С.

Технические характеристики и габаритные размеры

Оборудование отличается по ряду технических параметров:

• Типоразмеру трансформатора. Влияет на подготовку места для установки, условия транспортировки, монтажа.
• Номинальной мощности. При выборе подходящей мощности во внимание берётся необходимость резервного питания, суммарная нагрузка потребителей.
• Особенности обмоток. В фокусе – напряжение обмотки (ВН и НН), материал, из которых они изготовлены, схема и группа соединения обмоток.
• Степени защиты: стандартный вариант – IP21 по ГОСТ 14254-2015.
• Особенностям охлаждения. Маркировка С свидетельствует об естественном воздушном охлаждении. Такой вариант обеспечивает прямой теплообмен между окружающим воздухом и нагретой активной частью установки.

Перегрузочная способность

Перегрузочная способность по вторичному току соответствует ГОСТ 16772-77. Её показатели разнятся от целей, мест установки трансформатора.

При установке оборудования в целях питания устройств управления тиристорных возбудителей (синхронных машин) допустима перегрузка трансформатора по выходному току до 200% от номинального значения (в момент выдачи максимального напряжения и тока возбуждения, т.е. в режиме форсированного возбуждения).

Преимущества трехфазных преобразовательных сухих трансформаторов

• Высокий уровень безопасности и экологичности. Не применяются горючие материалы.
• Простота установки. Отсутствие строгих требований к технологии монтажа.
• Простота, удобство и экономичность в обслуживании. Для поддержания работоспособности трансформатора не требуется замена жидкости.
• Высокая импульсная прочность.
• Отсутствие уязвимости перед перегрузками напряжения.
• Минимизация рисков перекосов фазного напряжения.
• Симметричная загрузка фаз питающей сети.

Высокое качество исполнения магнитопровода, обмоток, отвода обеспечивают длительный срок эксплуатации оборудования.
