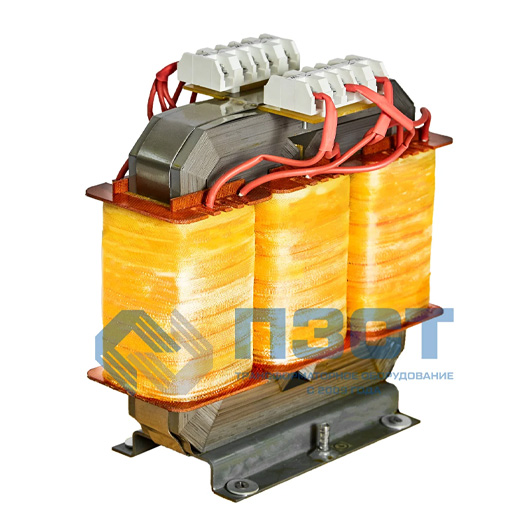

Симметрирующий трансформатор ТСТ эффективен для устранения токов нулевой и обратной последовательности, уменьшения потерь энергии, снижения амплитудных значений гармоник, увеличения рабочего ресурса энергетических источников.
Чаще всего трансформатор ТСТ монтируют для электрооборудования с тиристорным управлением, вентильных преобразователей, электропечей, сварочного оборудования.
Назначение и область применения трансформаторов ТСТ
Чаще всего трансформатор ТСТ монтируют для электрооборудования с тиристорным управлением, вентильных преобразователей, электропечей, сварочного оборудования.
Главные задачи монтажа трансформатора ТСТ:
- Устранение несимметричных напряжений в трёхфазных электрических сетях низкого напряжения.
- Выравнивание токов нагрузки по фазам для обеспечения безотказной работы электроприемников и уменьшения расхода электроэнергии.
- Снижение несинусоидального напряжения. Такое напряжение является следствием присутствия высших гармоник тока. Они особенно характерны для электросварочного оборудования, газоразрядных источников, вентильных преобразователей, установки дуговой и контактной сварки.
- Изменение величины тока в момент короткого замыкания.
- Повышение пропускной способность линии электропередачи и уменьшение в ней потерь.
Условия эксплуатации
- Широкий диапазон температур окружающей среды от — 45°C до +40 °C.
- Относительная влажность воздуха не более 80 % (в условиях для умеренного климата).
- Высота над уровнем моря – не более 1000 м.
- Среда без токопроводящей пыли, газов, которые могут негативно повлиять на изоляцию.
Технические характеристики и габаритные размеры
Трансформаторы отличаются по номинальной мощности, напряжению обмоток, классу нагревостойкости, степени защиты, группы и схемы соединения обмоток.
Одни из наиболее востребованных – решения с гальванической развязкой. В этом случае доступно максимальное выравнивание исходной несимметрии из-за смещения нейтрали.
У симметрирующих трансформаторов ТСТ – одни из наименьших габаритов. Любы сухие трансформаторы всегда более компактные по сравнению с масляными с аналогичной мощностью. При этом среди трансформаторов сухого типа меньшие габариты именно у симметрирующих устройств.
| Номинальная мощность (кВА): | 1, 3, 6,3, 10, 16, 20, 25, 35, 40, 63, 100, 160, 180, 200, 250, 300, 350, 400, 500, 630, 800, 1000, 1250, 1600 |
| Напряжение обмотки ВН: | любое до 1 кВ |
| Напряжение обмотки НН: | любое до 1 кВ |
| Материал обмоток ВН/НН: | медь/медь, алюминий/алюминий, медь/алюминий, алюминий/медь |
| Степень защиты: | до IP55 |
| Тип охлаждения : | естественное (AN), принудительное охлаждение (AF) |
| Класс нагревостойкости : | B; F; H; |
| Климатическое исполнение: | У; УХЛ;ХЛ;Т;ТВ;ОМ |
| Категория размещения: | 1;2;3;4;5 |
| Схема и группа соединения обмоток: | Д/Yн-11; Y/Yн-0; Y/Zн-11; иное исполнение |
| Частота питающей сети: | 50 Гц – 400 Гц |
| Cейсмостойкость: | до 9 баллов по шкале MSK-64 |
| Срок службы: | 30 лет |
| Страна производства: | Россия |
Перегрузочная способность
- Возможность функционировать при кратковременной перегрузке сверх номинального тока в аварийном режиме без нанесения вреда оборудованию.
- Перегрузка ограничивается перегревом обмоток.
Учёт перегрузки по току учитывается при выборе температуры для применяемой изоляции.
Преимущества симметрирующих трансформаторов ТСТ
- Минимизация рисков, которые связаны с потенциальным перекосам фаз. ТСТ уберегает от расходования лишней электроэнергии, уменьшает количество отключений электрооборудования, перегорания предохранителей.
- Экономия денежных средств во время эксплуатации. Не требуется приобретать расходные материалы (трансформаторное масло). Также, если инфраструктура предполагает генератор, можно использовать устройство меньшей мощности для той же группы приборов.
- Отсутствие необходимости заботиться об обеспечении необходимой величины фазных напряжений.
- Снижение амплитуд гармоник, уменьшение сопротивления.
- Низкая склонность к поломкам за счёт простого принципа работы (перемагничивание) и отсутствие подвижных электронных частей.
ТСТ эффективно формирует искусственный нулевой провод и задаёт условия, чтобы нагрузка была воспринята как равномерная.
