Среди трехфазных трансформаторов сухого типа трансформатор разделительный ТСЗР – один из самых востребованных видов установок. Благодаря защищенному исполнению трансформатора – наличию кожуха исключено попадание внутрь посторонних предметов, пыли, осадков, конденсата.

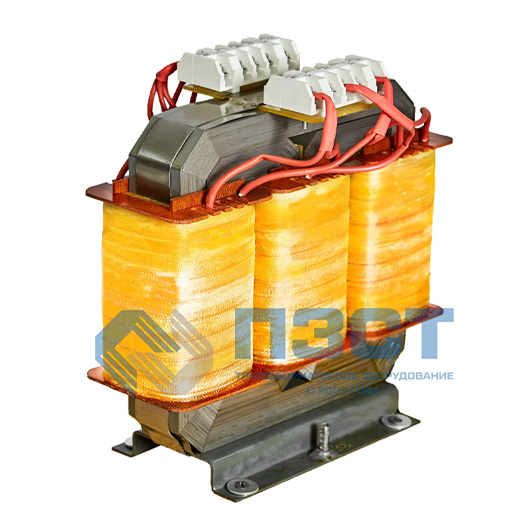

Конструкция включает магнитопровод, сердечник, клеммные колодки, обмотки и кожух.
ТСЗР отличает характерное разделения цепей. Первичные обмотки изолированы от цепей вторичных обмоток.
Назначение и область применения трансформаторов
Назначение оборудования – безопасная подача сетевого питания потребителям за счёт изоляции цепей первичной обмотки от вторичных цепей..
ТСЗР успешно применяется для питания ряда объектов:
- Электроплавильных печей. Оборудование монтируются в максимальной близости к печам. Такой подход минимизирует сокращения потерь в токопроводах.
- Вентильных выпрямителей. Особенность питания вентильных выпрямителей связана с одновременной нагрузкой отдельных фаз из-за поочередного отпирания вентилей.
- Электроинструмента, в том числе, для сложного строительного инструмента, который предназначен, например, для вибрационного уплотнения бетонной смеси.
Также ТСЗР монтируют для обеспечения временного освещения стройплощадок и постоянного освещения подвалов.
Условия эксплуатации
ТСЗР доступны в исполнении для разных условий эксплуатации:
- на открытом воздухе в помещениях, где температура и влажность несущественно отличается от уличных, на улице под навесом,
- в нерегулярно отапливаемых помещениях,
- в помещениях (объемах) с искусственно регулируемыми климатическими условиями, например, в помещениях с кондиционированным воздухом.
- в лабораториях.
Технические характеристики и габаритные размеры
При выборе трансформатора учитываются следующие характеристики:
- Номинальная частота и мощность – полная частота и мощность, которую производитель гарантирует при номинальных условиях работы техники.
- Номинальное линейное напряжение сети и вторичных обмоток.
- Особенности электросхемы.
- Значения токов на отводах.
- Вариант климатического исполнения и температура окружающей среды.
- Категория размещения.
Категория размещения указывает непосредственно на условия эксплуатации. Климатическое исполнение – на условия окружающей среды: температуры, влажности.
| Номинальная мощность (кВА): | 1, 3, 6,3, 10, 16, 20, 25, 35, 40, 63, 100, 160, 180, 200, 250, 300, 350, 400, 500, 630, 800, 1000, 1250, 1600 |
| Напряжение обмотки ВН: | любое до 1 кВ |
| Напряжение обмотки НН: | любое до 1 кВ |
| Материал обмоток ВН/НН: | медь/медь, алюминий/алюминий, медь/алюминий, алюминий/медь |
| Степень защиты: | до IP55 |
| Тип охлаждения : | естественное (AN), принудительное охлаждение (AF) |
| Класс нагревостойкости : | B; F; H; |
| Климатическое исполнение: | У; УХЛ;ХЛ;Т;ТВ;ОМ |
| Категория размещения: | 1;2;3;4;5 |
| Схема и группа соединения обмоток: | Д/Yн-11; Y/Yн-0; Y/Zн-11; иное исполнение |
| Частота питающей сети: | 50 Гц – 400 Гц |
| Cейсмостойкость: | до 9 баллов по шкале MSK-64 |
| Срок службы: | 30 лет |
| Страна производства: | Россия |
Перегрузочная способность
Конструктивное решение ТСЗР обеспечивает возможность кратковременной работы при перегрузке.
Перегрузка ограничивается перегревом обмоток (перегрева катушки полюсов выше нормы).
При классе нагревостойкости F максимальная избыточная температура достигается в случае повышения температуры окружающей среды до 40ºС. При этом устройство внушительный промежуток времени должно работать при номинальной нагрузке.
Во избежание временных перегрузок из-за перегрева обмоток доступны решения как с естественной, так и принудительной вентиляцией.
Преимущества разделительных трансформаторов ТСЗР
- Универсальность, многофункциональность.
- Экологическая безопасность.
- Относительно малые габариты.
- Высокий потенциал. В том числе, высокая эффективность решения для создания гальванической развязки цепей.
- Высокая защита от перегрева.
- Неприхотливость в использовании.
- Экономичность.
- Отсутствие рисков замыкания вторичного тока в направлении заземления.
Экологическая безопасность, малые габариты и экономичность – преимущества, которыми ТСЗР обязан такому фактору, как отсутствие необходимости заливать в систему масло или иного вещества для работы устройства. Это одна из главных причин, почему сухие трансформаторы всё чаще предпочитают масляным.
